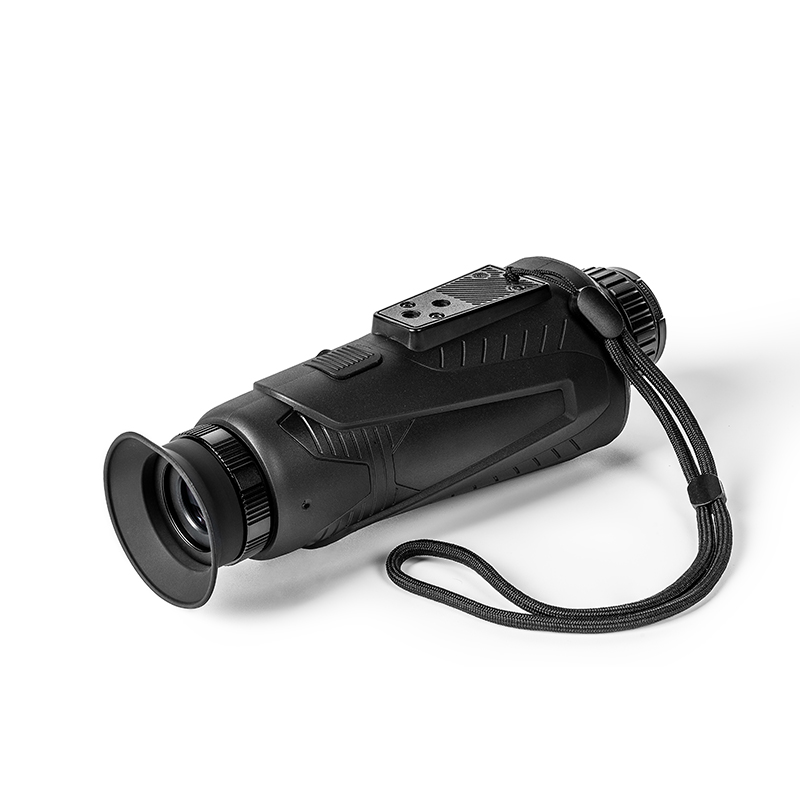

Om ervoor te zorgen dat deze HT-A11 thermografische buitentelescoop correct wordt gebruikt, dient u de gebruiksaanwijzing aandachtig te lezen:
●Demonteer of monteer dit product nooit zonder toestemming.
●Gebruik dit product niet in een ontvlambare, explosieve, vochtige of corrosieve omgeving.
●Dit product bevat precisie-elektronische en gevoelige optische apparaten. Laat het alsjeblieft niet botsen of vallen om geen schade te veroorzaken.
●De behuizing van dit product moet worden schoongemaakt met een natte doek of zachte zeep. Gebruik voor het reinigen geen schuurmiddelen, isopropanol of oplosmiddelen. Optische lensreinigers moeten worden gebruikt voor lenzen en schermen.
●Terwijl dit product werkt, zullen er om de paar seconden kleine klikjes zijn. Dit is het geluid van lenzen, wat een normaal geval is.
●Waarschuwing: Kijk niet rechtstreeks in de zon met lenzen, dit beschadigt de optische lenzen.
Prestatie-indicatoren
Infrarood detector |
Type detector |
Amorf silicium ongekoelde infrarood brandvlak |
Oplossing |
384×288 |
Pixelgrootte |
17 μm × 17 μm |
Bedieningsband |
8~14μm |
Prestatie (NEDT) |
<40mk (50Hz, F/1, 300K) TFPA 25°C (± 5°C) |
Prestatie (Scène dynamisch) |
>50°C (50Hz, F/1, 300K)TFPA 25°C(± 5°C) |
Frame rate |
60Hz |

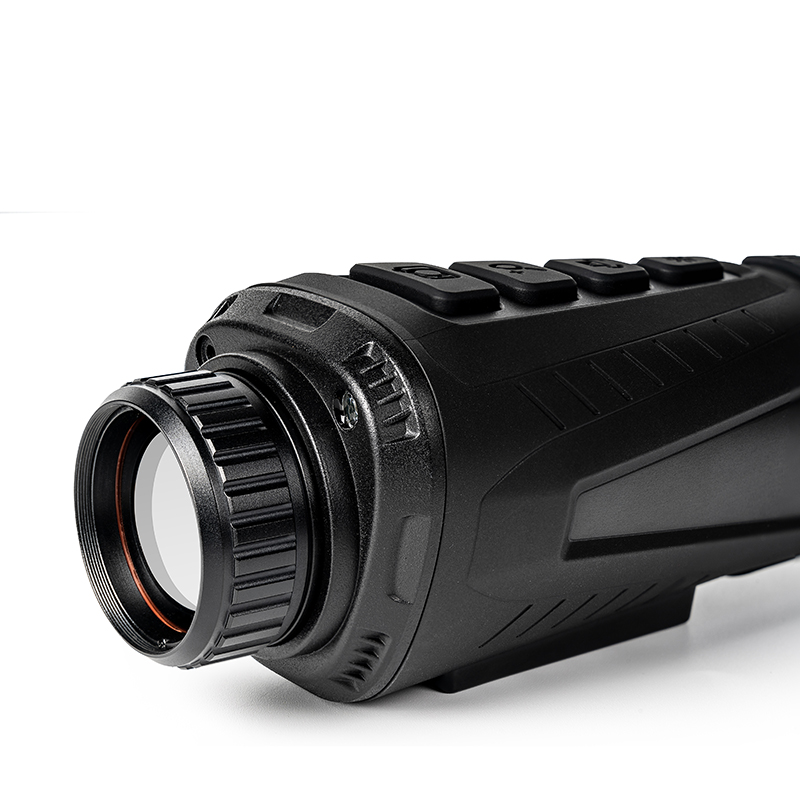

Infrarood objectief lens |
Focus modus |
Handmatige scherpstelling |
F-coëfficiënt |
1.0
|
Effectief beeldvormend oppervlak |
Φ8,2 mm |
Φ8,2 mm |
Brandpuntsafstand |
25mm |
35mm |
Veldhoek |
14,9°×11,2° |
10,7°×8,0° |
Scherpstelbereik |
> 1,0m |
> 1,0m |

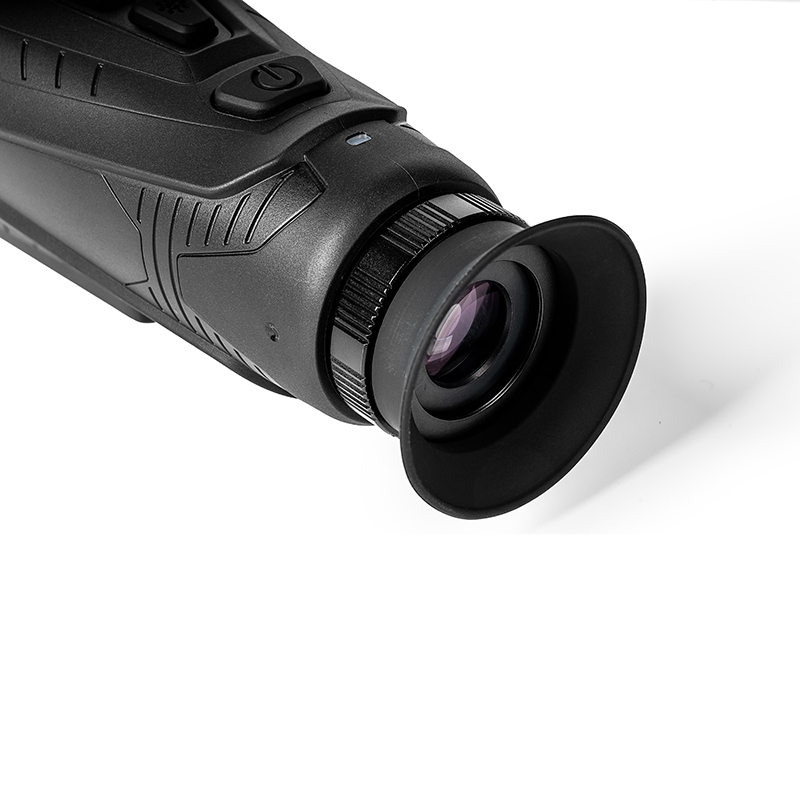

Oculair |
Brandpuntsafstand |
22,0 mm |
Oogverlichting |
30,8 mm |
Diameter uittredepupil |
6mm |
Visuele aanpassing |
±4SD |
Schijnbare vergroting |
12,5X |
Weergave |
Schermtype weergeven |
LCOS |
Oplossing |
1280×960 |
Schermgrootte weergeven |
0,4 inch |
Systeem functie |
Verdubbeling van elektronen |
×2/×4 |
Kleurenpalet |
Wit heet, zwart heet, regenboog, heet metaal, gele verzadiging en vogelobservatiemodus |
Helderheid aanpassing |
10 niveaus |
Contrastverhouding aanpassen |
10 niveaus |
Afbeeldingsdetailmodus |
2 soorten en 5 niveaus |
fotograferen |
Ondersteund |
Camera-opnamen |
Ondersteund |
Beeld in beeld |
Ondersteund |
WIFI |
Ondersteund |
Hotspot-tracking |
Ondersteund |
Taal |
Chinees en Engels |
Stand-by |
Ondersteund |
Laserlamp |
Ondersteund |
Verlichting lamp |
Ondersteund |
Detectie afstand |
Infrarood objectieve lens |
25 mm objectieflens |
35 mm objectieflens |
Karakter |
≤1667m |
≤2333m |
Zwijn |
≤1471m |
≤2059m |
Voertuigen |
≤2501m |
≤3500m |
Identificatieafstand |
Karakter |
≤416m |
≤583m |
Zwijn |
≤367m |
≤515m |
Voertuigen |
≤626m |
≤875m |
Opslag |
Ingebouwd geheugen |
Standaardconfiguratie 16G (ondersteunt 16G/32G/64G/128G) |
Beeldformaat |
JPG |
Video formaat |
MP4 |
Koppel |
CVBS-uitgang |
Ondersteund, SMA-basisinterface |

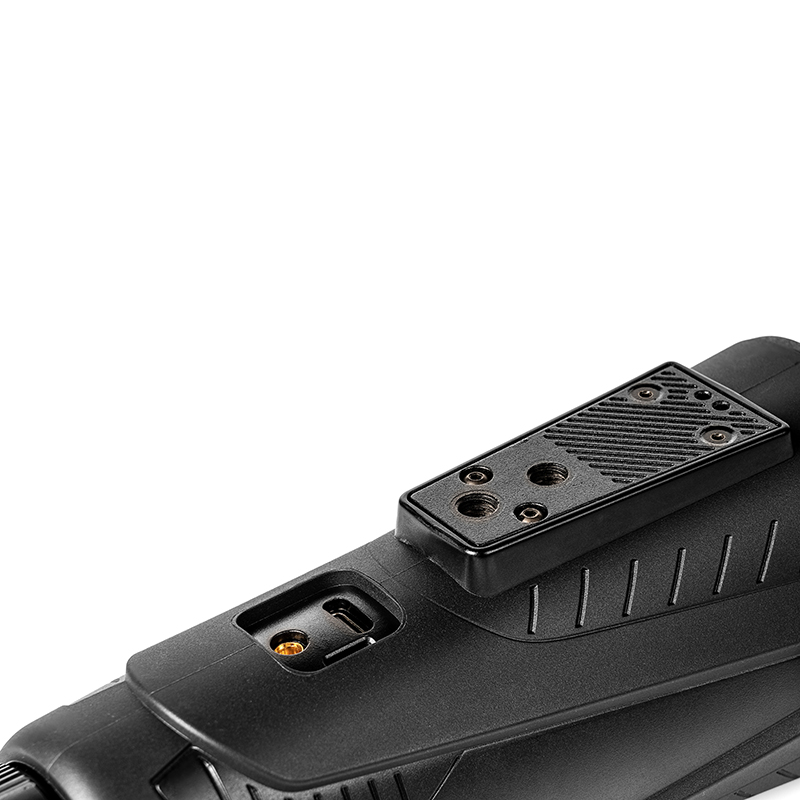

USB-interface |
TYPE-C voor het exporteren van foto's, video's en het opladen van de batterij |
Stroom levering |
Niet verwijderbaar oplaadbaar lithium batterij |
18650/3500 mAh |
Algehele voeding |
≤2W |
Uithoudingsvermogen tijd |
≤5,5 uur |
Bediening/Opslag omgeving |
Bedrijfstemperatuur |
-20℃~+50℃ |
Bewaar temperatuur |
-30℃~+60℃ |
Impact weerstand |
≤30g |
Beschermingsniveau |
≤IP65 |
Algemeen afmeting/gewicht |
Totale afmeting |
187*67*67mm |
198*67*67mm |
Gewicht |
503g ± 5g |
513g ± 5g |
Beschrijving van menubediening
1,Main menu: Long press the menu button for 2 seconds
to enter the main menu, press the Up button or Down
button to select, press the menu button for confirmation,
press theshooting button to quit the main menu, or if there
is nooperation within 30 seconds, quit the main menu.
2, Hoofdmenu-interface: kleurenpalet, hotspot-tracking,
vergroting, helderheid, contrast, detailmodus, WiFi,
beeld in beeld, foto's en systeem.
3, kleurenpalet: 6 kleurenpaletten, witte hitte, zwarte hitte,
regenboog, heet metaal, gele verzadiging en vogels kijken
modus, met de standaardwaarde als witte warmte. Druk op de Omhoog
-toets of Omlaag-toets voor selectie en druk op het menu
om te bevestigen en terug te keren naar het hoofdmenu.
4, Hotspot-tracering: aan, uit, standaardwaarde als uit. druk de
Knop Omhoog of Omlaag om aan of uit te selecteren en druk op
de menuknop om te bevestigen en terug te keren naar het hoofdmenu
menu,
5, Helderheid: 10 niveaus (0-9), met de standaardwaarde als 4 niveaus. Druk op de knop Omhoog of Omlaag om te selecteren,
druk op de menuknop om te bevestigen en terug te keren naar het hoofdmenu en het bijbehorende helderheidspictogram
wordt weergegeven.
6, Contrast: 10 niveaus (0-9), met de standaardwaarde als 6
niveaus. Druk op de knop Omhoog of Omlaag om te selecteren,
druk op de menuknop om te bevestigen en terug te keren naar het hoofdmenu, en het overeenkomstige contrastpictogram wordt weergegeven.
7, Detailmodus: (Rand en detail) met de standaardwaarde als de randmodus, 3 niveaus, beelddetailmodus, er kan slechts één modus worden weergegeven en twee modi kunnen niet worden weergegeven
gelijktijdig weergegeven.
a. Edge: Press the Up button or Down button to select
edges, press the menu button to conform entering the
second layer of menu (0, 1, 2, 3, 4). Press Up button or
Down button for selection and press the Menu button for confirmation and return to the previous menu, and press Shooting button to return to the main menu.
B. Detail: Druk op de knop Omhoog of Omlaag om te selecteren
details, druk op de menuknop om te bevestigen dat u het invoert
tweede laag van het menu (0, 1, 2, 3, 4). Druk op de knop Omhoog of Omlaag voor selectie en druk op de Menu-knop voor
bevestigen en terugkeren naar het vorige menu, en druk op de opnameknop om terug te keren naar het hoofdmenu.
8, WIFI: aan, uit, standaardwaarde als uit. Druk op de knop Omhoog of Omlaag om aan of uit te selecteren, druk op de menuknop om te bevestigen en terug te keren naar het hoofdmenu, en het bijbehorende WIFI-pictogram wordt weergegeven.
9, Picture in picture: aan, uit, standaardwaarde als uit. Druk op de knop Omhoog of Omlaag om aan of uit te selecteren en druk op de menuknop om te bevestigen en terug te keren naar het hoofdmenu.
10, Afbeelding: (foto en video) standaardwaarde als afbeelding
a. Press the Up button or Down button to select pictures, press the menu button to confirm entering the picture list, press the Up button or Down button for selection, shortly press the shooting button to return to the previous menu, long press the shooting button for 2 seconds to delete the corresponding picture. Press the menu button to enter the corresponding picture browsing, and press the menu button again to return to the picture list.
B. Druk op de knop Omhoog of Omlaag om video te selecteren, druk op de menuknop om te bevestigen dat u naar de videolijst gaat, druk op de knop Omhoog of Omlaag om te selecteren, druk kort op de opnameknop om terug te keren naar het vorige menu, lang
druk gedurende 2 seconden op de opnameknop om de bijbehorende video te verwijderen. Druk op de menuknop om naar de overeenkomstige video-browsing te gaan en druk nogmaals op de menuknop om terug te keren naar de videolijst.
11. Systeem: Menu (sluitercorrectie, laser, LED, video-uitgang, statuspictogram, taal, datum, reset en over)
A. Druk op de knop Omhoog of Omlaag om te selecteren, druk op de menuknop om te bevestigen en druk op de opnameknop om terug te keren naar het vorige menu.
B. Sluitercorrectie: (Automatische sluiter, handmatige sluiter, halfautomatische sluiter) standaardwaarde als halfautomatische sluiter en druk op de knop Omhoog of Omlaag om te selecteren, en druk op de knop Menu om te bevestigen en terug te keren naar het vorige menu.
C. Laser: (aan, uit) standaardwaarde als uit
Druk op de knop Omhoog of Omlaag om te selecteren en druk op de knop Menu om te bevestigen en terug te keren naar het vorige menu.
D. LED: (aan, uit) standaardwaarde als uit
Druk op de knop Omhoog of Omlaag om te selecteren en druk op de knop Menu om te bevestigen en terug te keren naar het vorige menu.
e. Video-uitgang: (aan, uit) standaardwaarde als uit
Druk op de knop Omhoog of Omlaag om te selecteren en druk op de knop Menu om te bevestigen en terug te keren naar het vorige menu.
F. Statuspictogram: (aan, uit) standaardwaarde als aan
Druk op de knop Omhoog of Omlaag om te selecteren en druk op de knop Menu om te bevestigen en terug te keren naar het vorige menu.
G. Taal: (Chinees, Engels) standaardwaarde als Chinees Druk op de knop Omhoog of Omlaag om te selecteren en druk op de knop Menu om te bevestigen en terug te keren naar het vorige menu.
H. Datum: (jaar, maand, datum, uur, minuut, seconde) standaardwaarde als geen wijziging in parameters
Druk op de knop Omhoog of Omlaag om jaar, maand, datum, uur, minuut en seconde te selecteren, druk op de menuknop om te bevestigen, druk op de opnameknop om terug te keren naar het vorige menu, druk op de knop Omhoog of Omlaag om de overeenkomstige parameters te selecteren en druk op de knop Menu om te bevestigen en terug te keren naar het vorige menu. i.Reset (aan, uit) standaardwaarde als uit
Druk op de knop Omhoog of Omlaag om te selecteren en alle parameters worden teruggezet naar de standaardwaarde. Druk op de menuknop om te bevestigen en terug te keren naar het vorige menu.

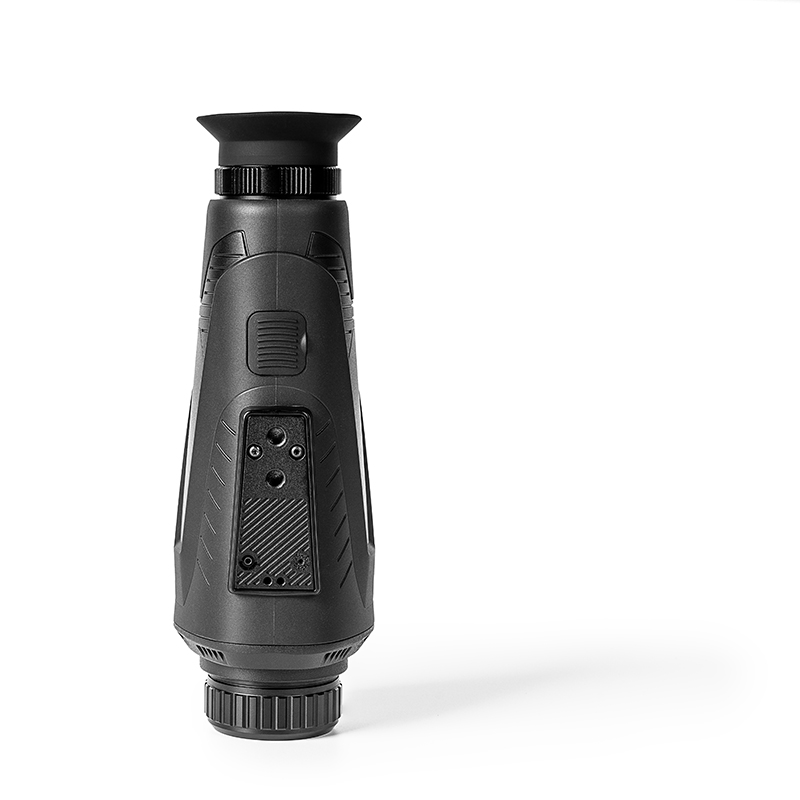

Productstructuren

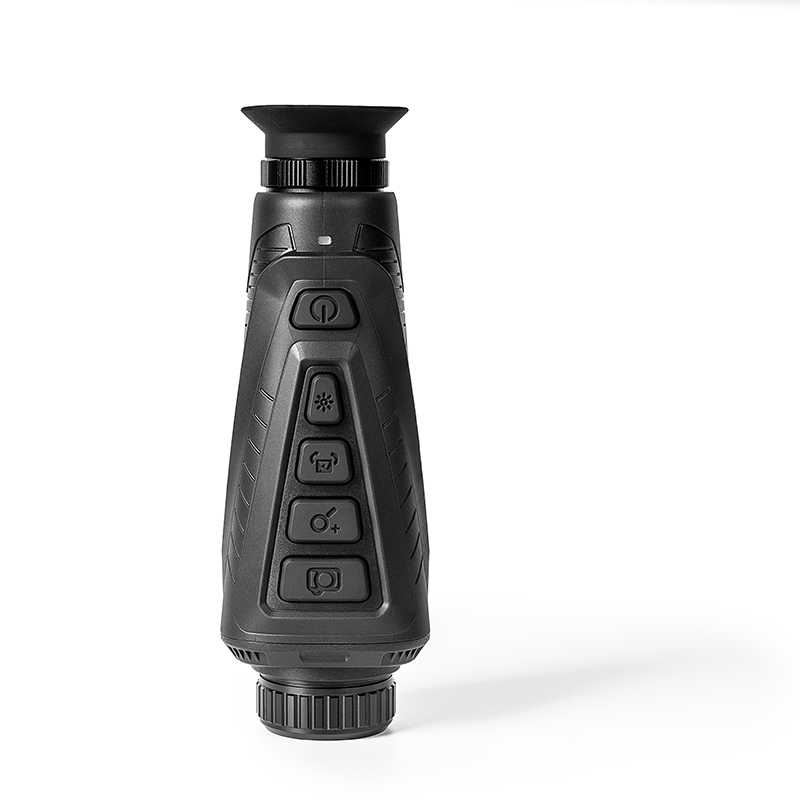

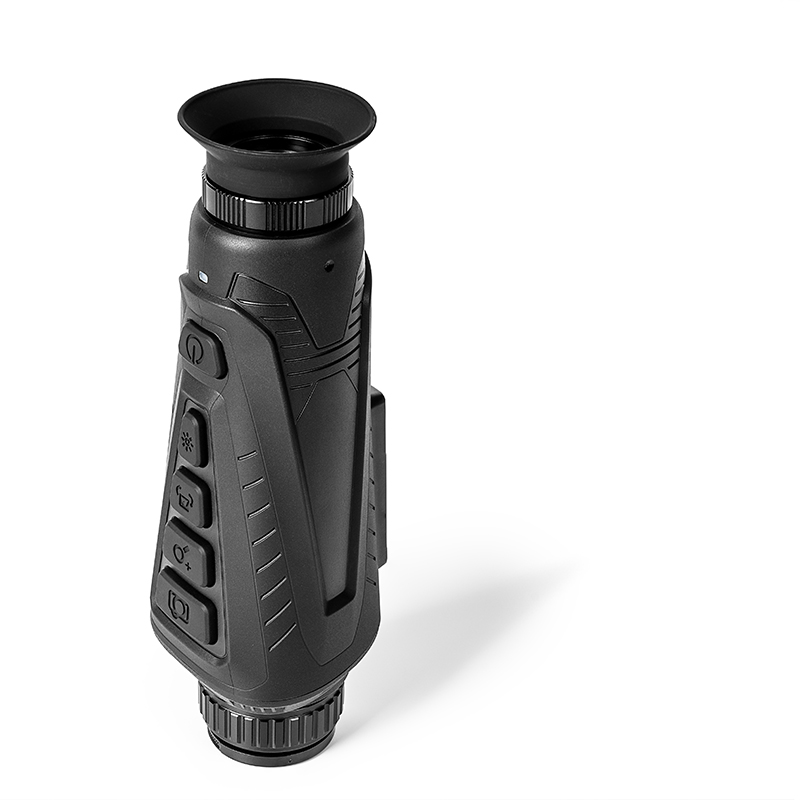

Knop Functie Bediening
1. Voeding (stand-by): houd de voedingstoets 3 seconden lang ingedrukt om de machine in en uit te schakelen, druk kort op de aan-uittoets om naar stand-by te gaan en vervolgens kort
druk op de aan/uit-toets om stand-by, aan of stand-by af te sluiten en de aan/uit-indicator brandt
2. Opnamen maken (video-opname): druk kort op de opnameknop voor de fotofunctie, het fotograferen
pictogram knippert één keer, daar is de fotografeerstatus. Als de vergroting X2 is, drukt u op X2 voor het opslaan van foto's. Als
de vergroting is X4, druk op X4 voor foto-opslag, druk lang op de opnameknop gedurende 2 seconden voor video
opname, het videopictogram knippert en druk lang op de
opnameknop gedurende 2 seconden ingedrukt om de video-opname te beëindigen en af te sluiten. Het videopictogram is uit en de opnamestatus wordt niet beïnvloed door de vergroting.
3. Inzoomen (omhoog-knop): druk kort op de inzoomknop, X1, X2 en X4-schakelaar en de bijbehorende inzoomknop
pictogram wordt weergegeven. Druk in de handmatige of semi-automatische toestand de inzoomknop 2 seconden lang in om de sluiter één keer handmatig te corrigeren.
4. Kleurenpalet (menu): Kleurenpalet (menu): Binnenkort
druk op de paletknop, witte hitte, zwarte hitte, regenboog,
heet metaal, gele verzadiging, vogelobservatiemodus en kleurenpaletschakelaar, en houd de kleurenpaletknop 2 seconden lang ingedrukt om de menumodus te openen.
5. Helderheid (knop Omlaag): Druk kort op de helderheidsknop en de 10 helderheidsniveaus worden omgeschakeld en het overeenkomstige helderheidspictogram wordt weergegeven. Druk lang op de
knop gedurende 2 seconden ingedrukt om de functie voor het volgen van hotspots in of uit te schakelen.
Toepassing van kleurenpaletten
Het paletmenu kan de pseudokleur van het infrarood warmtebeeld wijzigen en biedt 6 kleurenpaletten: regenboog, heet metaal, witte hitte, zwarte hitte, gele verzadiging en vogel
kijkmodus.
De selectie van een geschikt kleurenpalet kan details van het doel weergeven. Voor regenboog richt het hot metal-kleurenpalet zich op de weergave van kleuren, dus het is zeer geschikt voor een hoog warmtecontrast dat wordt gebruikt om het kleurcontrast tussen hoge en lage temperaturen te verbeteren. Dan zorgt het kleurenpalet van white heat voor uniforme lineaire kleuren.
Afbeeldingseffectopname door zes kleurenpaletten:
WiFi-app-applicatie
Productservice na verkoop
Beste onze klant,
Bedankt voor het kopen van onze producten. De garantieperiode van dit product is vanaf de verkoopdatum.
Tijdens de garantieperiode wordt het product geïnstalleerd en gebruikt in
overeenstemming met de bedieningsinstructies onder normale omgeving en omstandigheden. Als het defecte product wordt veroorzaakt door grondstoffen en verwerkingsproces, hebt u recht op gratis onderhoudsservice met het garantiecertificaat. U wordt vriendelijk verzocht het garantiecertificaat goed te bewaren, want bij verlies wordt het niet opnieuw uitgegeven.
Om problemen bij het aanbrengen te voorkomen, raden we u aan om de producthandleiding te lezen voordat u het product gebruikt.
Onder een van de volgende omstandigheden zal het product dat niet zijn
gedekt door de garantie:
1. Het origineel van een geldig garantiecertificaat kan niet worden overlegd;
2. Schade veroorzaakt doordat de installatie van het product niet voldoet aan het product
eisen en relevante specificaties;
3. Oneigenlijk gebruik van het product door de gebruiker, onjuiste opslag,
ongeoorloofde demontage, ongeoorloofd onderhoud en andere
redenen.
4. Schade veroorzaakt door natuurrampen (zoals aardbeving, overstroming of blikseminslag), of externe rampen (zoals brand of
instorten).
5.Het product valt buiten de garantieperiode.
waarschuwingen:
1. In het geval van een productdefect, zal het product worden geïnspecteerd en gerepareerd of vervangen door nieuwe of goede producten, naargelang het geval;
2. Voor alle producten na de garantieperiode wordt besloten of onderdelen en componenten na productinspectie worden gerepareerd of vervangen, en worden gerelateerde kosten in rekening gebracht voor verschillende onderhouds- en vervangingsdiensten.
