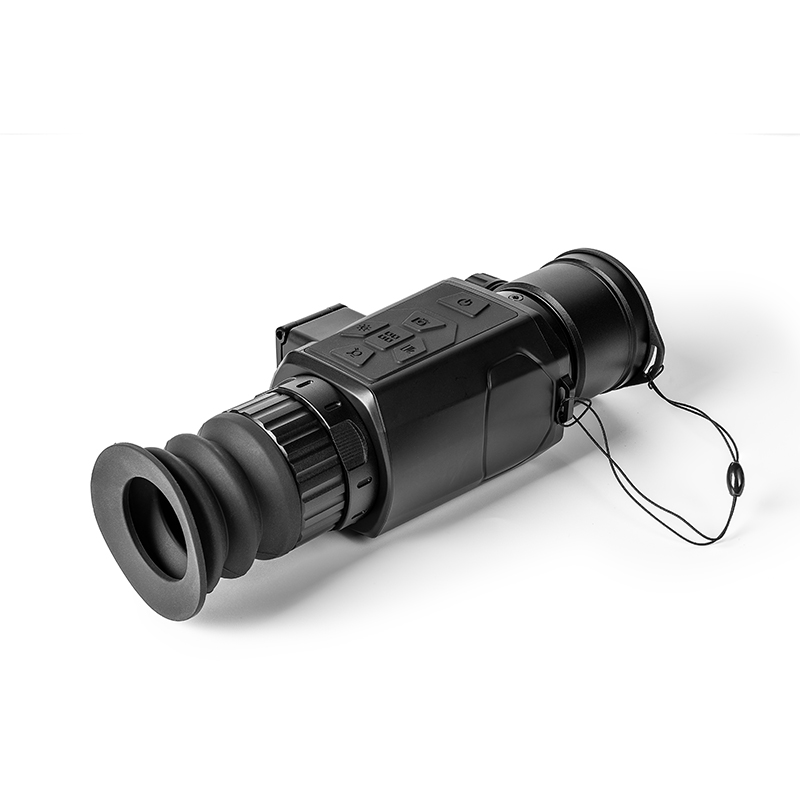

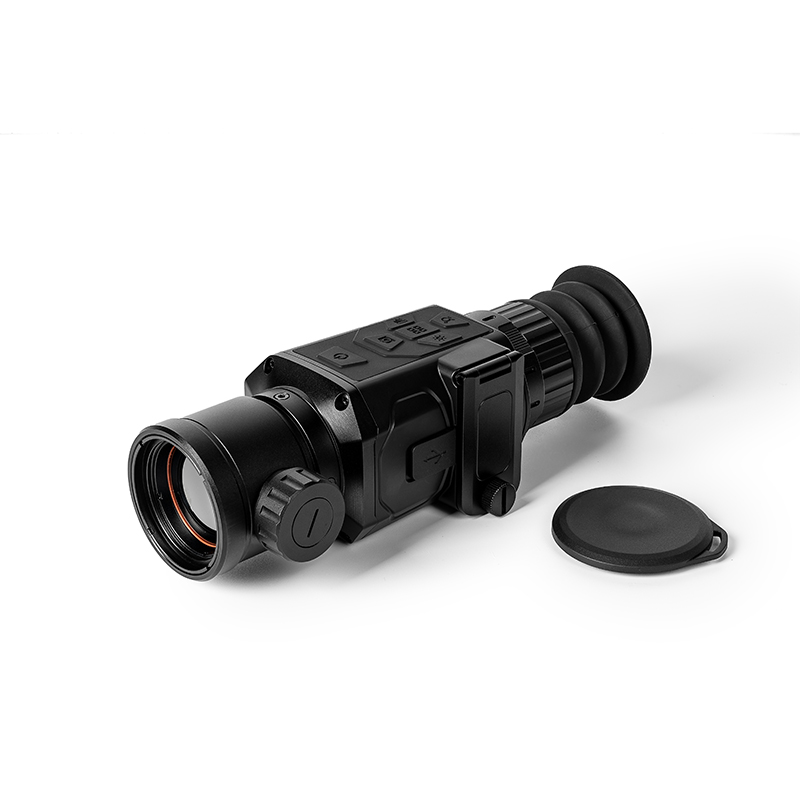

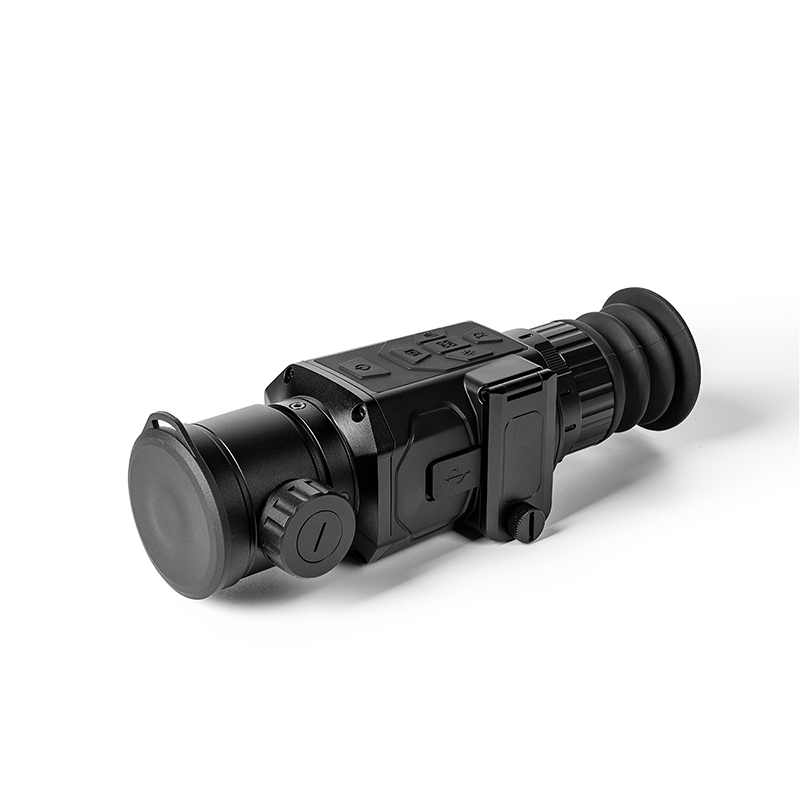

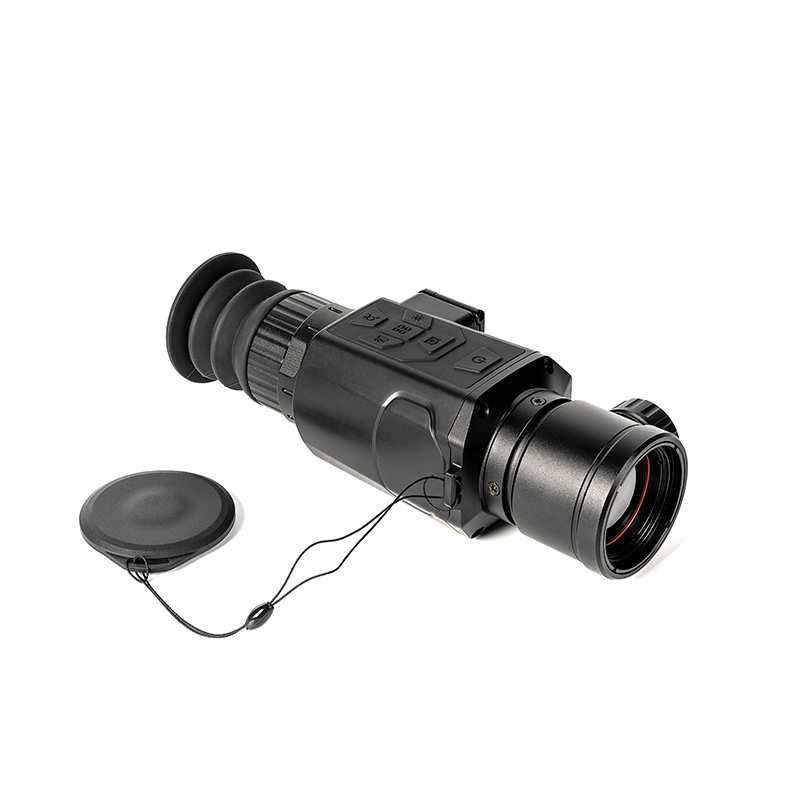

Monoculaire warmtebeeldtelescoop voor buiten is een infraroodcamera die oppervlaktetemperatuurmeting en real-time warmtebeeld integreert. De traditionele afgeleide thermometer moet elk onderdeel één voor één meten, terwijl dit niet nodig is voor infraroodbeeldcamera's, waardoor tijd wordt bespaard. De potentiële problemen kunnen duidelijk op het kleurenscherm worden weergegeven. Bovendien wordt de centrale meetcursor gebruikt om snel en nauwkeurig de temperatuur van het doelobject te lokaliseren. Om de differentiatie te vergroten, is het product voorzien van een zichtbaarlichtcamera. De warmtebeelden en zichtbare beelden worden in het apparaat opgeslagen en kunnen via USB worden gelezen of op een computer worden opgeslagen om een rapport te genereren of af te drukken.
Reiniging van de producten
Gebruik een vochtige doek of zwakke zeep om de behuizing schoon te maken
het apparaat. Gebruik geen schuurmiddel, isopropanol of oplosmiddel om schoon te maken.
De lens en het scherm moeten worden schoongemaakt met behulp van reinigingsmiddelen
agenten voor professionele optische brillen.
Lens onderhoud
Voorkom schade aan de infraroodlens:
● Maak de infraroodlens zorgvuldig schoon. De lens is voorzien van
verfijnde antireflectiecoating.
● Niet met geweld reinigen om beschadiging van de anti-reflectie te voorkomen
coating.Het selecteerbare kleurenpalet.
● Gebruik een reinigingsoplossing voor lensonderhoud, zoals
commerciële lensreinigers op basis van alcohol, alcohol en a
pluisvrije doek of keukenpapier. Persluchttanks kunnen dat zijn
gebruikt om losse deeltjes te verwijderen.
Reinig de lens:
● De persluchttank of het pistool met droge stikstofionen (indien van toepassing)
kan worden gebruikt om de losse deeltjes op het lensoppervlak te blazen.
● Doop de pluisvrije doek in alcohol.
● Knijp de overtollige alcohol in de doek of breng de pluisvrije doek lichtjes aan op een droge doek.
● Veeg het lensoppervlak schoon door cirkelvormige bewegingen te maken. Gooi de doek dan weg.
● Als het nodig is om bovenstaande stap te herhalen, gebruik dan een nieuwe doek om in de reinigingsoplossing te dopen om af te vegen.
Opladen van de batterij en beschrijving
Gebruik een USB-datalijn om op te laden:
● Dit product heeft een ingebouwde oplaadbare batterij.
● Wanneer het batterijniveau laag is, wordt rechtsboven in het scherm weergegeven. Laad tijdig op via de TEPY-C USB-interface.
● Trek de USB-lijn los nadat deze volledig is opgeladen.
Gebruik de oplaadstandaard om op te laden:
1. Schroef het batterijdeksel los en haal de batterijen eruit.
2. Gebruik de oplader van de oorspronkelijke fabrikant om de batterijen op te laden. Installeer de batterijen correct volgens de polariteit zoals
weergegeven op de lader.
3. Nadat het volledig is opgeladen, koppelt u de voeding van de oplader los en verwijdert u de batterijen.
Prompt: Als dit product lang niet wordt gebruikt, moet het worden opgeladen
ten minste eenmaal per drie maanden om onomkeerbaar capaciteitsverlies te voorkomen
te laag batterijvermogen als gevolg van zijn eigen ontlading als het wordt bewaard
te lang.

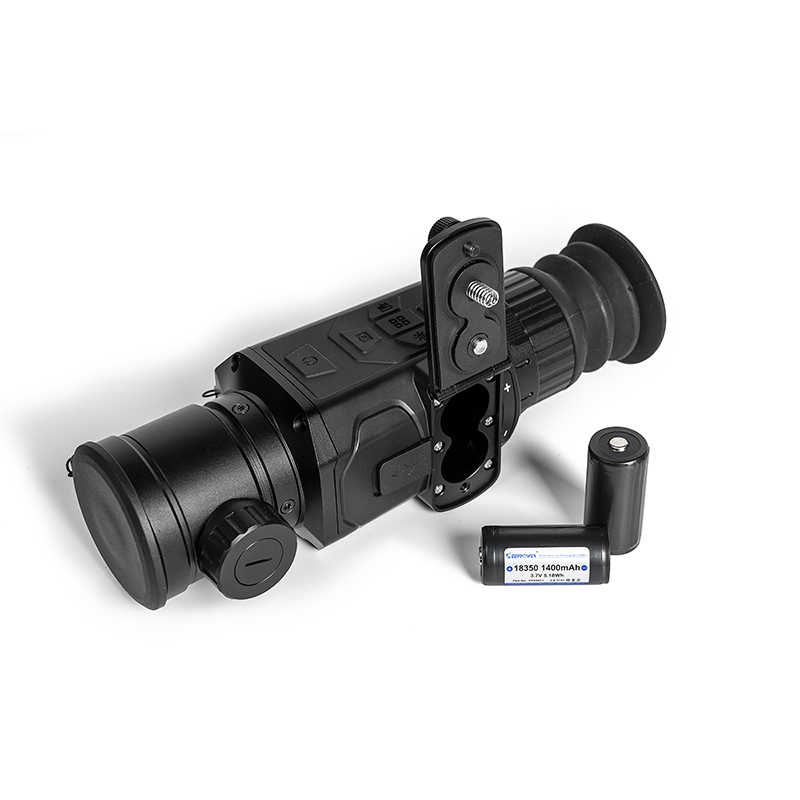

De batterij installeren
(1) Draai de knop van het batterijvak tegen de klok in om te openen
het deksel van het batterijvak;
(2) Installeer de batterij in strikte overeenstemming met de positieve en
negatieve poolrichtingen van de batterij op het batterijcompartiment
omslag;
(3) Sluit het klepje van het batterijvak en draai de batterij om
compartimentknop met de klok mee totdat deze vergrendeld is.
Opmerking: 1. Gebruik de batterij niet waarvan de isolatielaag is
beschadigd; 2. Als de positieve en negatieve polen van de batterij zijn
verkeerd aangesloten, zal het apparaat niet kunnen werken, en dat zal wel
de batterij beschadigen.
Prestatie-index
Product Model |
HT-C18 |
Infrarood |
Type detector |
Vanadiumoxide ongekoelde infrarood brandvlak |
Resolutieverhouding |
384x288 |
Pixelgrootte |
12μm |
Scherpstellengte |
25mm |
35mm |
54mm |
75mm |
Veld hoek |
10,5°×7,9° |
7,5°×5,7° |
4,9°×3,7° |
3,5°×2,6° |
Werk band |
8~14μm |
NETD |
≤ 40mk@25℃,@F/1.0 |
Frame rate |
≤50Hz |
Scherpstelmodus |
Handmatig |
Detectiebereik |
Karakter 1,7m x 0,5m x 0,3m |
2361m |
3306m |
5100m |
7083m |
Voertuig 4.5mx2.0mx1.5m |
6250m |
8750m |
13500m |
18750m |
Perceptie afstand |
Karakter 1,7m x 0,5m x 0,3m |
590m |
826m |
1275m |
1771 meter |
Voertuig 4.5mx2.0mx1.5m |
1563m |
2188m |
3375m |
4688m |
Weergave |
Schermtype weergeven |
OLED |
Resolutieverhouding |
1440×1080 |
Scherm grootte |
0,39 inch |
Elektronische zoom |
1×/2×/4×/8× |
Dioptrie regeling |
±5SD |
Palet |
Witheet, zwartheet, vuurheet, regenboog, ijzerrood, koude kleur |
Hotpoint-track |
Ondersteund |
Foto in foto |
Ondersteund |
Taal |
Vereenvoudigd Chinees, Traditioneel Chinees, Engels, Russisch en Duits |
Opslag |
Capaciteit |
Ingebouwde 16G EMMC (het systeem neemt wat ruimte in beslag en het is eigenlijk 13,8G) |
Fotograferen |
Ondersteund |
opname |
Ondersteund |
Beeld-/videoformaat |
JPG/MP4 |
Koppel |
USB-interface |
Afbeelding en video opladen/exporteren |
Stroom |
Afneembare oplaadbare lithiumbatterij |
1400 mAh × 2 (batterijmodel 18350) |
Algemene technische index |
Algehele kracht consumptie |
≤1.8W |
Tijd van uithoudingsvermogen |
≥5 uur |
Werk temperatuur |
-20℃~+60℃ |
Bewaar temperatuur |
-30℃~+70℃ |
Invloed |
≤1000G |
Beschermingsgraad |
IP66 |
Grootte/gewicht |
Product grootte |
198 x 57,5 x 64,3 mm |
Productgewicht |
580g |
Product Model |
HT-C19 |
Infrarood |
Type detector |
Vanadiumoxide ongekoelde infrarood brandvlak |
Resolutieverhouding |
640×512 |
Pixelgrootte |
12μm |
Scherpstellengte |
25mm |
35mm |
54mm |
75mm |
Veld hoek |
17,5°×14,0° |
12,5°×10,0° |
8,1°×6,5° |
5,9°×4,7° |
Werk band |
8~14μm |
NETD |
≤ 40mk@25℃,@F/1.0 |
Frame rate |
≤50Hz |
Scherpstelmodus |
Handmatig |
Detectiebereik |
Karakter 1,7m x 0,5m x 0,3m |
2361m |
3306m |
5100m |
7083m |
Voertuig 4.5mx2.0mx1.5m |
6250m |
8750m |
13500m |
18750m |
|
Karakter 1,7m x 0,5m x 0,3m |
590m |
826m |
1275m |
1771 meter |
Voertuig 4.5mx2.0mx1.5m |
1563m |
2188m |
3375m |
4688m |
Weergave |
Schermtype weergeven |
OLED |
Resolutieverhouding |
1440×1080 |
Scherm grootte |
0,39 inch |
Elektronische zoom |
1×/2×/4×/8× |
Dioptrie regeling |
±5SD |
Palet |
Witheet, zwartheet, vuurheet, regenboog, ijzerrood, koude kleur |
Hotpoint-track |
Ondersteund |
Foto in foto |
Ondersteund |
Taal |
Vereenvoudigd Chinees, Traditioneel Chinees, Engels, Russisch en Duits |
Opslag |
Capaciteit |
Ingebouwde 16G EMMC (het systeem neemt wat ruimte in beslag en het is eigenlijk 13,8G) |
Fotograferen |
Ondersteund |
opname |
Ondersteund |
Beeld-/videoformaat |
JPG/MP4 |
Koppel |
USB-interface |
Afbeelding en video opladen/exporteren |
Stroom |
Afneembare oplaadbare lithiumbatterij |
1400 mAh × 2 (batterijmodel 18350) |
Algemene technische index |
Algehele kracht consumptie |
≤1.8W |
Tijd van uithoudingsvermogen |
≥5 uur |
Werk temperatuur |
-20℃~+60℃ |
Bewaar temperatuur |
-30℃~+70℃ |
Invloed |
≤1000G |
Beschermingsgraad |
IP66 |
Grootte/gewicht |
Product grootte |
198 x 57,5 x 64,3 mm |
Productgewicht |
580g |

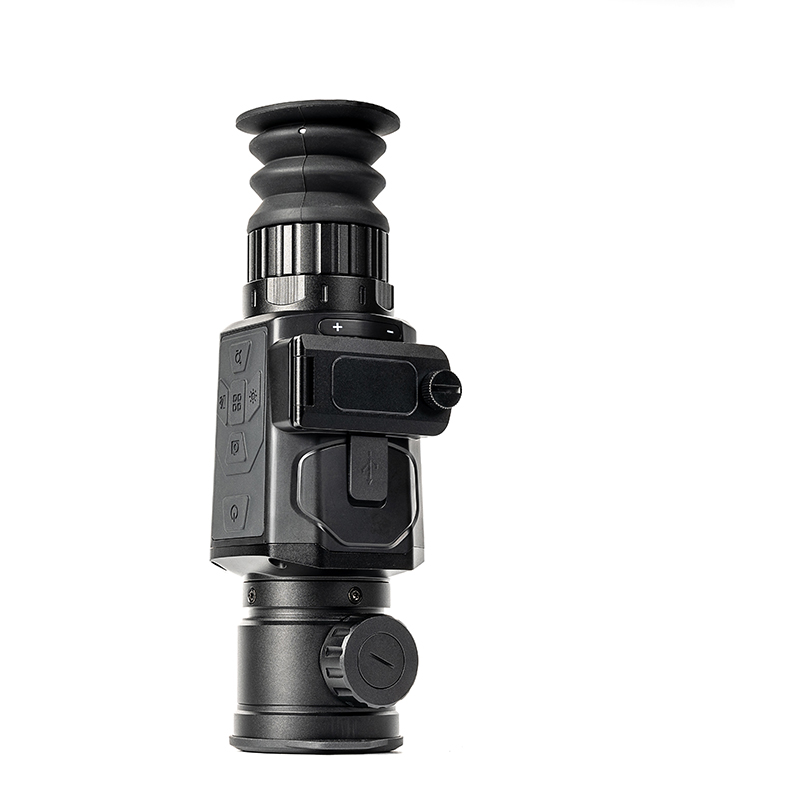

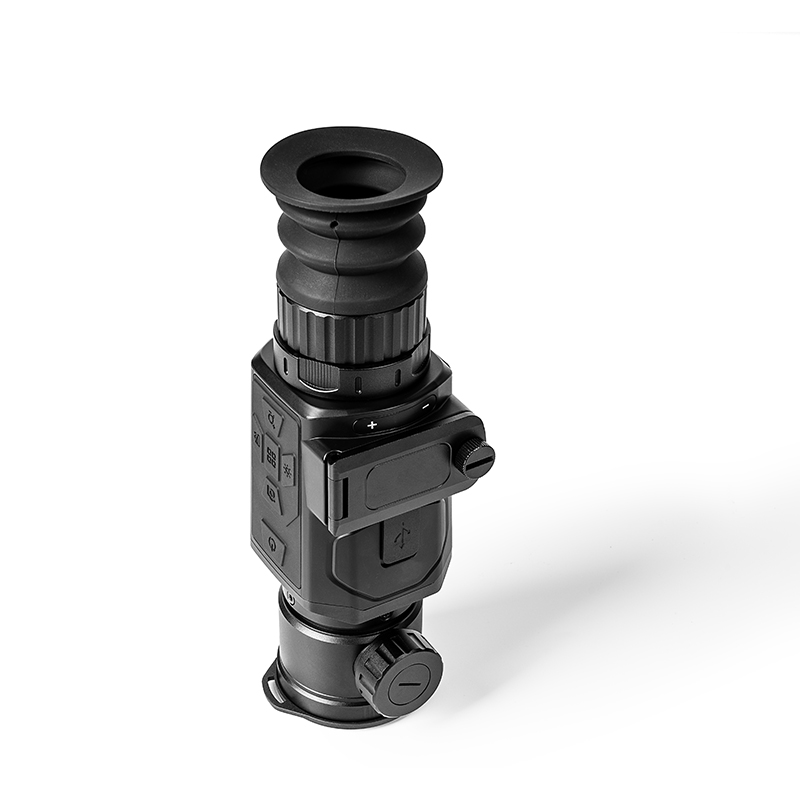

Inleiding tot productstructuur
①
|
fotograferen/ opname/op |
②
|
Pseudokleur/beeld in beeld/rechtertoets |
③
|
Menu/UI sluiten/invoeren |
④
|
Dioptrie aanpassing |
⑤
|
Aanpassing van de brandpuntsafstand |
⑥
|
Vermogen/retour |
⑦
|
Type-C-interface |
⑧
|
Batterijcompartiment |
⑨
|
Helderheid/heet punt/ Track/Links-toets |
⑩
|
Inzoomen/Vernieuwen/ Sluiter/Omlaag-toets |

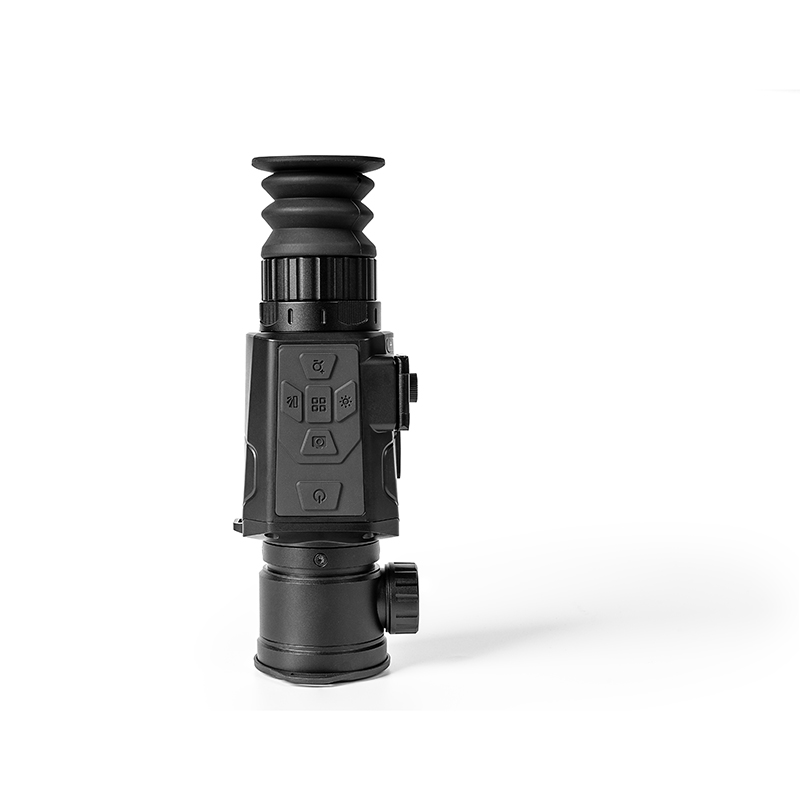

Sleutel Beschrijving
Sleutel/staat |
druk op |
Houd ingedrukt |
Stroom sleutel |
Voornaamst koppel |
Het kan worden geconfigureerd als scherm uit of bevriest frame van de foto via het menu. |
Klap de afsluitprompt doos om uit te voeren afsluiten. |
Menu koppel |
Opbrengst |
____ |
Foto sleutel |
Voornaamst koppel |
Fotograferen |
Start opname/stop opname |
Menu koppel |
Opwaartse richting |
____ |
Helderheidstoets |
Voornaamst koppel |
Helderheid aanpassing |
Hotpoint-tracking |
Menu koppel |
Richting links |
____ |
Inzoomen sleutel |
Voornaamst koppel |
Inzoomen (1x/2x/4x/8x) |
Sluiter vernieuwen |
Menu koppel |
Neerwaartse richting |
____ |
Pseudocolor-sleutel |
Voornaamst koppel |
Pseudokleurwisseling |
Afbeelding openen in foto/foto sluiten in beeld |
Menu koppel |
Richting rechts |
____ |
Menu sleutel |
Voornaamst koppel |
Open het menu |
UI-weergave openen/UI-weergave sluiten |
Menu koppel |
Binnenkomen |
Opbrengst |

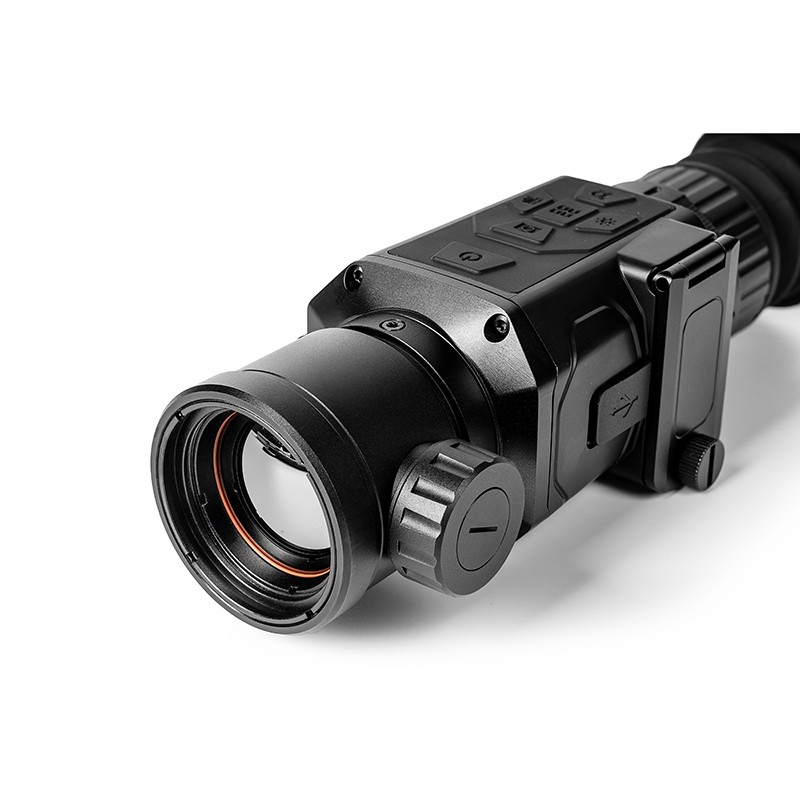

Aanpassing brandpuntsafstand: pas de focus aan om het beeld duidelijker te maken. Type-C-interface: gebruikt voor het opladen van de batterij en het aansluiten van de
computer om apparaatfoto's en videobestanden te bekijken.
Batterijcompartiment: twee uitneembare 18350 lithiumbatterijen.

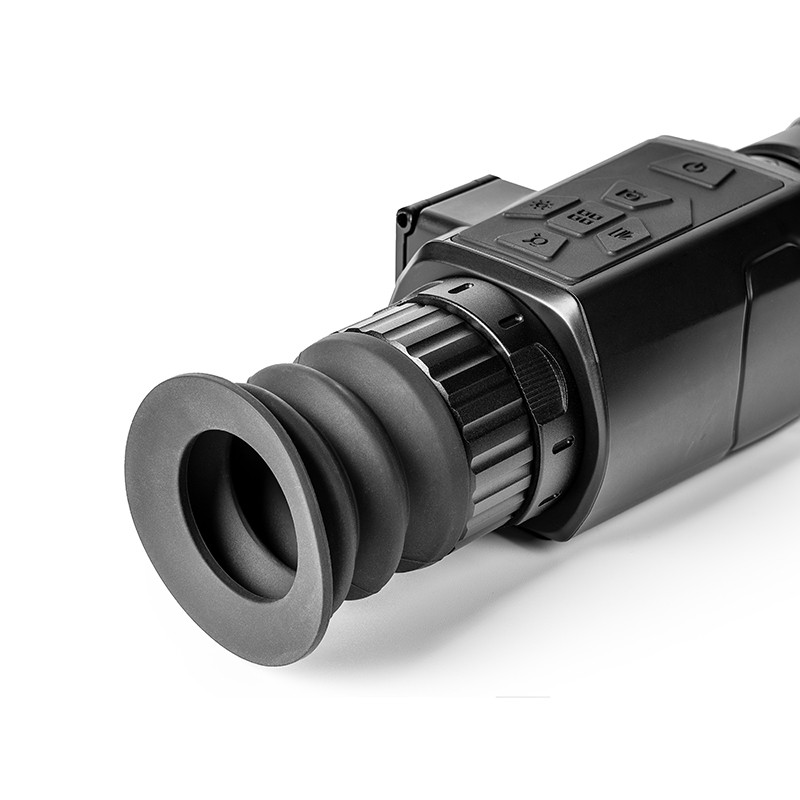

Dioptrie-aanpassing: pas uw eigen zicht aan.
Inleiding tot het pictogram van de hoofdinterface
①
|
Datum Tijd |
②
|
Scherm helderheid |
③
|
In zoomen |
④
|
Pseudokleur |
⑤
|
Dossier |
⑥
|
SD-kaart vol |
⑦
|
USB-verbinding |
⑧
|
Batterijniveau |
⑨
|
Pseudokleur naam |
10
|
Helderheid van afbeelding |
11
|
Beeldcontrast |
12
|
Scène-modus |
13
|
Correctie methode |
14
|
Automatische uitschakeling |
15
|
Hotpoint-tracking |
|
|
De pictogrammen worden weergegeven in de interface onder de volgende omstandigheden: opnamepictogram: houd de opnametoets ingedrukt voor video.
USB-verbindingspictogram: wanneer de datakabel is aangesloten op de
computer;
Pictogram SD-kaart vol: wanneer de opslagruimte minder is dan 100M.
Menubeschrijving
Valse kleur: wit heet, zwart heet, vuur heet, regenboog, ijzerrood, koude kleur.
Zoom : Elektronische versterking 1X, 2X, 4X, 8X.
LCD-helderheid: de helderheid van het scherm kan worden aangepast op 1~10 niveaus.
Beeldhelderheid: De helderheid van het infraroodbeeld kan worden aangepast op 1~10 niveaus.
Beeldcontrast: Het contrast van het infraroodbeeld kan worden aangepast op 1~10 niveaus.
Scènemodus: de toepassingsscène kan worden ingesteld als standaard, stad of jungle.
Kalibratiemethode: De infraroodbeeldcorrectiemethode kan worden ingesteld als handmatige kalibratie, automatische kalibratie en scènekalibratie.
Hotspot: Het volgen van hotspots van infraroodbeelden kan aan of uit worden gezet.
PIP: De beeld-in-beeldfunctie wordt ingesteld als aan of uit in infrarood
beeld modus.
IMU: Pitch angle and roll angle display, set on or off.
Taal: Stel de taal van het apparaat in, inclusief vereenvoudigd
Chinees, traditioneel Chinees, Engels, Russisch en Duits.
Foto: Fotolijst, foto's bekijken.
Video: Videolijst, video bekijken.
Tijd/datum: stel de datum (jaar, maand, dag) en tijd (uur, minuut), tijdnotatie (12 uur, 24 uur) en datumnotatie (jaar/maand/dag, dag/maand/jaar, maand/dag) in /jaar).
Slechte puntcorrectie: Handmatige slechte puntcorrectie (links, rechts, omhoog
en de navigatietoetsen omlaag passen de cursorpositie aan. De menutoets bepaalt om slechte punten te verwijderen en drukt op de aan/uit-toets om terug te keren).
Instellingen: druk kort op de aan / uit-knop, video-interface, automatische uitschakeltijd, opnameduur en beeld-in-beeld-positie.
● Druk kort op de aan/uit-knop: u kunt het vermogen instellen. Druk erop voor
weergave uit of stilstaand beeld van het beeld.
● Video-interface: stel in of UI-weergave-informatie moet worden weergegeven tijdens het opnemen;
● Automatische uitschakeltijd: kan geen uitschakeling instellen, 5 minuten, 10 minuten, 20 minuten, 30 minuten.
● Opnameduur: stel de duur van elk videobestand in, inclusief 5 minuten, 10 minuten, 20 minuten en 30 minuten;
● Positie van beeld in beeld: stel de positie van beeld in beeld in het midden in, die kan worden ingesteld als rechtsboven, rechtsonder, linksonder en linksboven.
Apparaatinfo: Bekijk het model van het apparaat, detectorpixel, detectortype, schermgrootte, schermpixel, batterijcapaciteit, hardwareversie, firmwareversie, applicatieversie, opslagruimte, enz. , enz. van het apparaat.
Foto's en video's
Foto's bekijken: Open in de foto's van het menu de fotolijst en
druk op de menutoets om foto's te bekijken. Druk tijdens het bekijken van een foto op
de helderheidstoets om de vorige foto te bekijken en druk op de
pseudocolor-toets om de volgende foto te bekijken.
Verwijderen van foto's: druk in de fotolijst op de helderheidstoets om een prompt voor het verwijderen van foto's weer te geven en druk op de menutoets om te bevestigen
verwijdering.
Video bekijken: Open in het menu video de videolijst en druk op de
menutoets om de video te bekijken.
Video verwijderen: druk in de videolijst op de helderheidstoets om een video-verwijderingsprompt te laten verschijnen en druk op de menutoets om te bevestigen.
verwijdering.
Inleiding tot palet
Het kleurenpalet kan worden gebruikt om de pseudokleurweergave van infraroodbeelden op het beeldscherm te wijzigen. Sommige paletten zijn meer
geschikt voor specifieke toepassingen en kan naar behoefte worden ingesteld.
Het palet is verdeeld in zes kleuren: white hot, black hot, fire hot,
regenboog, ijzerrood en koude kleur.
Deze paletten werken het beste onder omstandigheden met een hoog thermisch contrast,
waardoor extra kleurcontrast tussen hoog en laag mogelijk is
temperaturen.
Choose the right color palette to display the details of the target
object. For palette colors of rainbow, iron red and cold colors, the coloration outweighs the display colors, which are very suitable for high thermal contrast, and are used to improve the color contrast between high temperature and low temperature. However, white
warmte en zwarte warmte zorgen voor een uniforme lineaire kleur.
De volgende foto's zijn genomen van hetzelfde object, maar met verschillende geselecteerde paletten:
Hottags: Monoculaire warmtebeeldtelescoop voor buiten, China, fabrikanten, leveranciers, fabriek, gemaakt in China, prijs, groothandel, nieuwste, geavanceerde
