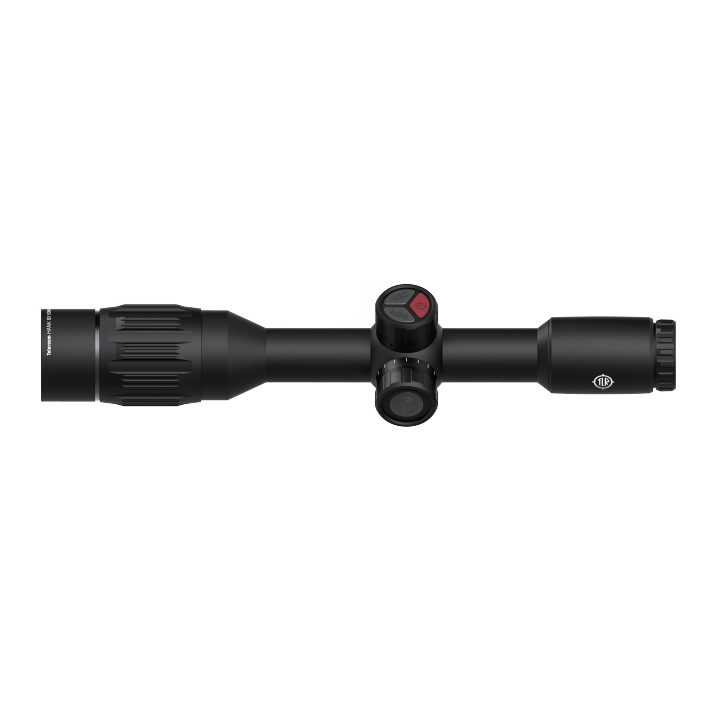

Nachtzicht Full Color Infraroodscope
De geavanceerde Night Vision Full Color Infrared Scope, geproduceerd door Shenzhen Optical Microsemiconductor Technology Co, Ltd., een baanbrekend product op het gebied van digitale optica, is nu beschikbaar en biedt een geheel nieuwe ervaring die alle verwachtingen overtreft.
Stuur onderzoek
Productomschrijving
Deze nachtzicht-infraroodscoop met volledige kleur van Shenzhen Optical Microsemiconductor Technology Co, Ltd. biedt een nachtzichtmodus met hoge resolutie van 1080P, hoge resolutie en snelle en nauwkeurige optische technologie, bekijk snel beelden op het hoge definitie scherm, Sony sensor en single-core A9-processor zorgen ervoor dat u tegelijkertijd video kunt opnemen en telefoonvoorbeelden kunt synchroniseren.
Wil je een lange batterijduur ervaren? Deze machine heeft een ingebouwde lithium accu met een lange accuduur van 12 uur.
Een nieuwe upgrade-ervaring met resetfunctie met één toets.
Daarnaast kun je ook een reeks andere functies van deze machine ervaren.
Wil je een lange batterijduur ervaren? Deze machine heeft een ingebouwde lithium accu met een lange accuduur van 12 uur.
Een nieuwe upgrade-ervaring met resetfunctie met één toets.
Daarnaast kun je ook een reeks andere functies van deze machine ervaren.
Specificatieparameters
| Functie | Parameterbeschrijving | Functie | Parameterbeschrijving |
| Diameter objectieflens | 50 mm | app | iOS&Android |
| digitale vergroting | 8 keer | Wifi | hebben |
| sensor | SONY | afspelen | Ondersteuning van lokale afspeelvideo |
| Uittredepupilafstand | 50 mm | foto in foto | Ja |
| Gezichtsveld | 6,5° | elektronisch kompas | Ja |
| IR-infrarood | 940 nm | 3D-gyroscoop | Ja |
| schermresolutie | 1024*768 | microfoon | Ja |
| Werktijd batterij (volledig opgeladen) | 12U | Eén sleutel tot nul | Ja |
| focus kruispatroon | 5 kleuren + 8 patronen | snel opladen | Ondersteuning van PD snel opladen |
| Video resolutie | 1080P bij 60/30 fps 720P bij 90/60/30 fps | Reset knop | opnieuw opstarten opnieuw instellen |
| afbeelding | 1920*1080 | waterdicht niveau | IP68 |
| nachtzicht in kleur | Ja | maat | 79X350mm |
| Video over terugslagactivatie | Ja | gewicht | 960g |
Voorbereiding van apparatuur
uitpakken
1. Open de verpakking en haal het hoofdapparaat eruit.
2. Zorg ervoor dat de volgende inhoud in de doos aanwezig is: behuizing, rubberen oogmasker, beugel x3, infraroodzaklamp, stofvrij doekje, opbergtas, oplaadkabel.
3. Controleer of het optische oppervlak, de behuizing, de lens, de bedieningsknoppen enz. van de apparatuur beschadigd zijn.
4. Zorg ervoor dat alle optische oppervlakken schoon en klaar voor gebruik zijn.
Aanval
Het instrument is voorzien van een USB-interface en een datakabel, die met de datakabel op de lader kan worden aangesloten. Het opladen met een oplader met een lage stroomsterkte duurt lang. Het duurt slechts 3,5 uur om de scope op te laden met een 9V/2A USB-lader.
1. Een 2A USB-oplader wordt aanbevolen.
2. De batterij is volledig opgeladen en kan 12 uur werken.
aanknop
1. Kort indrukken om in te schakelen
2. Houd drie seconden ingedrukt om uit te schakelen
3. Druk kort in als de camera is ingeschakeld om te schakelen tussen kleur- en zwart-witmodi
Opnamesleutel (REC)
Preview-interface Kort indrukken om op te nemen en nogmaals indrukken om te pauzeren
WIFI-sleutel
1. Houd de WIFI-knop 3 seconden ingedrukt om de WIFI-interface te openen. Als de koppeling succesvol is, keert deze automatisch terug naar de preview-interface
2. Druk nogmaals lang op de wifi-knop om de wifi-functie uit te schakelen, waarna het wifi-pictogram op de interface verdwijnt.
Kennisgeving:
Na het openen van WIFI in het menu en het openen van de sneltoets, als de APP niet is verbonden.
Open het WIFI-pictogram (weergegeven in het wit) in de rechterbovenhoek van de machine, als deze is verbonden met de APP.
WIFI-pictogram wordt blauw
Met behulp van de knoppen en het scrollwiel
Twee manieren om de knoppen te gebruiken
1. Rotatieknop: rotatiefunctie omhoog en omlaag, de machine bladert op en neer door het menu in de menumodus
2. Druk lang op het toetsenbord: druk lang op de toets om de menu-interface te openen, druk kort op de bevestigingstoets voor de menuselectie
1. Open de verpakking en haal het hoofdapparaat eruit.
2. Zorg ervoor dat de volgende inhoud in de doos aanwezig is: behuizing, rubberen oogmasker, beugel x3, infraroodzaklamp, stofvrij doekje, opbergtas, oplaadkabel.
3. Controleer of het optische oppervlak, de behuizing, de lens, de bedieningsknoppen enz. van de apparatuur beschadigd zijn.
4. Zorg ervoor dat alle optische oppervlakken schoon en klaar voor gebruik zijn.
Aanval
Het instrument is voorzien van een USB-interface en een datakabel, die met de datakabel op de lader kan worden aangesloten. Het opladen met een oplader met een lage stroomsterkte duurt lang. Het duurt slechts 3,5 uur om de scope op te laden met een 9V/2A USB-lader.
1. Een 2A USB-oplader wordt aanbevolen.
2. De batterij is volledig opgeladen en kan 12 uur werken.
aanknop
1. Kort indrukken om in te schakelen
2. Houd drie seconden ingedrukt om uit te schakelen
3. Druk kort in als de camera is ingeschakeld om te schakelen tussen kleur- en zwart-witmodi
Opnamesleutel (REC)
Preview-interface Kort indrukken om op te nemen en nogmaals indrukken om te pauzeren
WIFI-sleutel
1. Houd de WIFI-knop 3 seconden ingedrukt om de WIFI-interface te openen. Als de koppeling succesvol is, keert deze automatisch terug naar de preview-interface
2. Druk nogmaals lang op de wifi-knop om de wifi-functie uit te schakelen, waarna het wifi-pictogram op de interface verdwijnt.
Kennisgeving:
Na het openen van WIFI in het menu en het openen van de sneltoets, als de APP niet is verbonden.
Open het WIFI-pictogram (weergegeven in het wit) in de rechterbovenhoek van de machine, als deze is verbonden met de APP.
WIFI-pictogram wordt blauw
Met behulp van de knoppen en het scrollwiel
Twee manieren om de knoppen te gebruiken
1. Rotatieknop: rotatiefunctie omhoog en omlaag, de machine bladert op en neer door het menu in de menumodus
2. Druk lang op het toetsenbord: druk lang op de toets om de menu-interface te openen, druk kort op de bevestigingstoets voor de menuselectie
Micro SD- en Type-c-interface
1. Sluit de USB-poort van de machine aan op de datakabel. Het andere uiteinde is aangesloten op de computer (de speciale speler moet op de computer zijn ingeschakeld). Wanneer de machine wordt ingeschakeld, verschijnt de melding aan de rechterkant op het scherm.
2. Selecteer de massaopslagmachine om de USB-modus te openen; u kunt de bestanden op de TF-kaart in de machine op de computer bekijken en afspelen.
3. Selecteer de pc-cameramodus en er moet een speciale speler op de computer worden geopend. De machine is gelijk aan de camera van de computer. Bekijk synchroon het mediumscherm van de machine op de computer.
Het apparaat is uitgerust met een microSD-kaart en een Type-c-interface. U kunt de klep aan de rechterkant van het apparaat openklappen om deze te verwijderen.
Zoals rechts weergegeven.
Kennisgeving:
1. De geheugenkaart kan niet achterstevoren worden geïnstalleerd; als u deze met geweld insteekt, worden het instrument en de geheugenkaart beschadigd
2. Formatteer de geheugenkaart voordat u deze plaatst
3. De stroom moet worden uitgeschakeld voordat u de geheugenkaart plaatst
4. Het oplaadindicatielampje knippert om aan te geven dat het opladen bezig is, en het indicatielampje brandt altijd om aan te geven dat het volledig is opgeladen
2. Selecteer de massaopslagmachine om de USB-modus te openen; u kunt de bestanden op de TF-kaart in de machine op de computer bekijken en afspelen.
3. Selecteer de pc-cameramodus en er moet een speciale speler op de computer worden geopend. De machine is gelijk aan de camera van de computer. Bekijk synchroon het mediumscherm van de machine op de computer.
Het apparaat is uitgerust met een microSD-kaart en een Type-c-interface. U kunt de klep aan de rechterkant van het apparaat openklappen om deze te verwijderen.
Zoals rechts weergegeven.
Kennisgeving:
1. De geheugenkaart kan niet achterstevoren worden geïnstalleerd; als u deze met geweld insteekt, worden het instrument en de geheugenkaart beschadigd
2. Formatteer de geheugenkaart voordat u deze plaatst
3. De stroom moet worden uitgeschakeld voordat u de geheugenkaart plaatst
4. Het oplaadindicatielampje knippert om aan te geven dat het opladen bezig is, en het indicatielampje brandt altijd om aan te geven dat het volledig is opgeladen
Brandpuntsafstand:
Preview-interface Kort indrukken om op te nemen en nogmaals indrukken om te pauzeren
Installeren:
Het pakket bevat 2 lederen railbeugels en 1 zaklamptype beugel, die kunnen worden geïnstalleerd volgens de manier waarop gewone bezienswaardigheden worden geïnstalleerd.
Beschrijving van infrarood invullicht:
Kennisgeving:
Richt het apparaat vóór installatie niet op uw ogen. Infraroodlicht veroorzaakt schade aan uw ogen. Richt het apparaat niet op uw ogen. Het bedrijf heeft laten weten dat het niet verantwoordelijk is voor letsel veroorzaakt door onjuiste bediening.
Richt het apparaat vóór installatie niet op uw ogen. Infraroodlicht veroorzaakt schade aan uw ogen. Richt het apparaat niet op uw ogen. Het bedrijf heeft laten weten dat het niet verantwoordelijk is voor letsel veroorzaakt door onjuiste bediening.
IR940nm infraroodlamp
Eén 18650-batterij
De lichtvlek van het roterende licht van de kop zal geconcentreerd zijn en de bestralingsafstand zal langer zijn
Staartschakelaar: nadat u het infraroodlicht hebt ingeschakeld, raakt u de schakelknop aan en het infraroodlicht kan schakelen: hoog, gemiddeld en laag.
Schakel over op basis van de werkelijke behoeften.
1. Houd bij het vastdraaien/losmaken van de staartkap de batterij en de zaklampbuis vast.
2. Installeer de batterij op het lichaam, let op de positieve en negatieve polariteit van de batterij.
3. Installeer de staartdop terug op het klephuis.
Eén 18650-batterij
De lichtvlek van het roterende licht van de kop zal geconcentreerd zijn en de bestralingsafstand zal langer zijn
Staartschakelaar: nadat u het infraroodlicht hebt ingeschakeld, raakt u de schakelknop aan en het infraroodlicht kan schakelen: hoog, gemiddeld en laag.
Schakel over op basis van de werkelijke behoeften.
1. Houd bij het vastdraaien/losmaken van de staartkap de batterij en de zaklampbuis vast.
2. Installeer de batterij op het lichaam, let op de positieve en negatieve polariteit van de batterij.
3. Installeer de staartdop terug op het klephuis.
Het eerste scherm dat verschijnt na het inschakelen van het instrument is het hoofdscherm, dat bestaat uit schalen, statusbalkpictogrammen en verschillende informatiewidgets.
Schaal:
Volgens de elektronische kompasgegevens wordt de gierhoek weergegeven op de kompasschaal
Volgens de gegevens gemeten door de driedimensionale gyroscoop, toont de kantelschaal de kantelgraad van links en rechts en voor en achter.
Statusbalk
Batterij batterij - weergavevermogen
Micro SD-kaart SD-kaart: geeft aan of de geheugenkaart is geïnstalleerd
WiFi - wordt alleen weergegeven als de functie actief is
Geeft de huidige status van het instrumentensysteem weer. Sommige pictogrammen kunnen automatisch worden verborgen.
Voor details, zie: "Beeldscherminstellingen" --- "Schermwidgetweergave" voor bediening
Schaal:
Volgens de elektronische kompasgegevens wordt de gierhoek weergegeven op de kompasschaal
Volgens de gegevens gemeten door de driedimensionale gyroscoop, toont de kantelschaal de kantelgraad van links en rechts en voor en achter.
Statusbalk
Batterij batterij - weergavevermogen
Micro SD-kaart SD-kaart: geeft aan of de geheugenkaart is geïnstalleerd
WiFi - wordt alleen weergegeven als de functie actief is
Geeft de huidige status van het instrumentensysteem weer. Sommige pictogrammen kunnen automatisch worden verborgen.
Voor details, zie: "Beeldscherminstellingen" --- "Schermwidgetweergave" voor bediening
Menu-interface:
Houd in de preview-interface de menubevestigingsknop 3 seconden ingedrukt, waarna de machine de hoofdmenu-interface opent (zoals weergegeven in de onderstaande afbeelding); Met de draaischakelaars omhoog en omlaag kunnen gerelateerde menufuncties worden geselecteerd. Druk op de bevestigingstoets om naar het volgende menu te gaan.
opgericht
In dit menu kunnen de volgende parameters worden ingesteld
·taal
·Datum Tijd
·G sensor
· Gyroscoopkalibratie
·Kompascorrectie
· Automatische uitschakeling
·Eenheidsinstelling
·formaat
·resetten
In dit menu kunnen de volgende parameters worden ingesteld
·taal
·Datum Tijd
·G sensor
· Gyroscoopkalibratie
·Kompascorrectie
· Automatische uitschakeling
·Eenheidsinstelling
·formaat
·resetten
1. Taal
Meerdere talen zijn optioneel, zie afbeelding voor details
2. Datum/tijd
3. G-sensorgevoeligheid
4. Gyroscoopkalibratie
Open het instellingenmenu, klik op Gyroscoopkalibratie, klik op Bevestigen en werk volgens de interface-aanwijzingen, en plaats de machine horizontaal.
Let op: Bij het kalibreren van het instrument zal het kompas beter werken als het instrument evenwijdig aan de grond wordt gehouden.
5. Kompaskalibratie
Open het instellingenmenu, klik op Kompaskalibratie, klik op Bevestigen en werk volgens de interface-aanwijzingen, zoals weergegeven in de afbeelding.
6. Automatische uitschakeling
7. Instelling afstandseenheid
8. Opmaak
9. Standaard herstellen
foto in foto
Nadat u deze functie hebt geselecteerd (of met een sneltoets hebt ingevoerd), drukt u op de REC-toets om terug te keren naar de preview-interface. dradenkruis
Het doelobject in het midden wordt vergroot en bovenaan het scherm weergegeven. Objecten zullen duidelijker zijn.
.Picture-in-picture-venster
De venstervergroting kan vrij worden gewijzigd
.Sneltoets: druk kort op de wifi-toets om beeld-in-beeld te starten
De venstervergroting kan vrij worden gewijzigd
.Sneltoets: druk kort op de wifi-toets om beeld-in-beeld te starten
Videofunctie
1. Resolutie-instelling
Druk op de menubevestigingsknop om naar het volgende menu te gaan. De optionele videoresolutie is:
1920*1080P-60 fps
1920*1080P-30 fps
1280*720P-90fps
1280*720P-60fps
1280*720P-30 fps
2. Vooropname
Schakel de pre-opnamefunctie in, de machine activeert de opname wanneer deze trilt, de opnametijd is 8 vóór de trilling en 22 na de trilling. In totaal 30 seconden video, het videobestand wordt opgeslagen in DCIM/ Movie/ Y 20230525115213_000001
Opmerking: De pre-opnamemap verschilt van de opnamemap.
Druk op de menubevestigingsknop om naar het volgende menu te gaan. De optionele videoresolutie is:
1920*1080P-60 fps
1920*1080P-30 fps
1280*720P-90fps
1280*720P-60fps
1280*720P-30 fps
2. Vooropname
Schakel de pre-opnamefunctie in, de machine activeert de opname wanneer deze trilt, de opnametijd is 8 vóór de trilling en 22 na de trilling. In totaal 30 seconden video, het videobestand wordt opgeslagen in DCIM/ Movie/ Y 20230525115213_000001
Opmerking: De pre-opnamemap verschilt van de opnamemap.
dradenkruis
Draai aan de knop om het gearceerde menu te openen en druk op de enter-toets. Ga naar het menu met kruisarceringsinstellingen (zoals hieronder weergegeven)
Optioneel menu:
· Kruislijnkleur
· Kruislijnvorm
· Kruisdifferentiatielijnkalibratie
· Ophalen van draadkruispositie
Draai aan de knop om het gearceerde menu te openen en druk op de enter-toets. Ga naar het menu met kruisarceringsinstellingen (zoals hieronder weergegeven)
Optioneel menu:
· Kruislijnkleur
· Kruislijnvorm
· Kruisdifferentiatielijnkalibratie
· Ophalen van draadkruispositie
1. De kleur van de kruislijn
Draadkruis in 5 kleuren: u kunt aan de menuknop draaien om te schakelen en te selecteren, en op het midden van de menuknop klikken om de vorm te bevestigen of te wijzigen, en te kiezen op basis van uw persoonlijke voorkeur.
2. De vorm van de kruislijn
8 dradenkruisstijlen, draai aan de menuknop om de stijl te wijzigen, klik in het midden van de menuknop om te bevestigen.
3. Kalibratie van het draadkruis
1. Ga naar het draadkruismenu en selecteer Draadkruiskalibratie. zoals weergegeven in de afbeelding
2. Het witte dradenkruis in de afbeelding geeft het midden van het scherm aan, dat vast zit. Het rode draadkruis vertegenwoordigt het momenteel aangepaste draadkruis. Wanneer u deze optie voor de eerste keer invoert, vallen het witte en rode draadkruis samen (X=0 Y=0), wat de coördinaatwaarde van het huidige draadkruis aangeeft; 100M geeft aan dat de kogel verstelbaar is
punt afstand.
3. Pas de positie van de X-as en Y-as aan op het ballistische punt van de kogel via de rotatieknop
4. Functie "Sneeuwvlokpictogram": (betere en nauwkeurigere aanpassing van de fout tussen het kogellandingspunt en het richtpunt)
Operationele procedures
1. Nadat u drie keer achter elkaar op het doel hebt geschoten, bevestigt u de positie van het ballistische punt.
2 Klik op het "sneeuwvlokpictogram" om het scherm te bevriezen. Op dit moment mag het scherm niet bewegen.
3. Pas het dradenkruis (x/y-as) aan, afhankelijk van de waarde van de offsetafstand, aan op het nieuwe impactpunt. En klik op de knop OK om op te slaan en de instelling is voltooid. Als er nog steeds een fout is, pas dan herhaaldelijk aan totdat het richtpunt is geraakt.
Operationele procedures
1. Nadat u drie keer achter elkaar op het doel hebt geschoten, bevestigt u de positie van het ballistische punt.
2 Klik op het "sneeuwvlokpictogram" om het scherm te bevriezen. Op dit moment mag het scherm niet bewegen.
3. Pas het dradenkruis (x/y-as) aan, afhankelijk van de waarde van de offsetafstand, aan op het nieuwe impactpunt. En klik op de knop OK om op te slaan en de instelling is voltooid. Als er nog steeds een fout is, pas dan herhaaldelijk aan totdat het richtpunt is geraakt.
4. Haal de draadkruispositie op
show
Eenmaal in dit menu kunnen de volgende submenu's worden geselecteerd
·Scherm helderheid
· Schermwidgetweergave
·Automatisch uit-scherm
·Vergroting
·Contrast
Eenmaal in dit menu kunnen de volgende submenu's worden geselecteerd
·Scherm helderheid
· Schermwidgetweergave
·Automatisch uit-scherm
·Vergroting
·Contrast
show
Eenmaal in dit menu kunnen de volgende submenu's worden geselecteerd
·Scherm helderheid
· Schermwidgetweergave
·Automatisch uit-scherm
·Vergroting
·Contrast
Eenmaal in dit menu kunnen de volgende submenu's worden geselecteerd
·Scherm helderheid
· Schermwidgetweergave
·Automatisch uit-scherm
·Vergroting
·Contrast
1. Schermhelderheid
Zorg voor schermhelderheid AUTO 1-5 versnellingen, waarvan 1 versnelling de donkerste is, 5 versnellingen de helderste; AUTO is een automatische modus en de helderheid van het scherm verandert automatisch afhankelijk van veranderingen in de omgeving. Gebruikers kunnen instellen op basis van hun behoeften.
2. Schermwidgetweergave
Deze optie kan enkele functies besturen die worden weergegeven in de preview-interface. Zoals kompas, huishoogte enzovoort. Zie de onderstaande afbeelding voor meer informatie. UIT is gesloten en AAN is geopend.
3. Automatische schermuitschakeling
De optionele parameters zijn 1, 3 en 5 minuten. Wanneer de machine niet in werking is, wordt het scherm automatisch zwart; energie besparen.
Opmerking: Druk op een willekeurige toets om de machine te wekken.
4. Elektronische zoomverhouding
Geef optionele vergroting 0,5X/1,0X/2,0X/4,0X, na het selecteren van de vergroting. Wanneer u digitaal inzoomt, zoomt de digitale zoom in volgens de geselecteerde vergroting.
5. Contrastinstelling
Pas de overeenkomstige contrastwaarde aan volgens (behoeften van de omgeving ter plaatse)
Er zijn 5 contrastniveaus, namelijk 1/2/3/4/5
6. versie
Geef de huidige versie van de machinefirmware weer; zoals JS-Y05-20211029
Hottags: Nachtzicht Full Color Infraroodscope, China, fabrikanten, leveranciers, fabriek, gemaakt in China, prijs, groothandel, nieuwste, geavanceerd
Gerelateerde categorie
Nachtzichtweergave
Nachtzicht apparaat kern
Nachtkijker
AR-bril weergeven
VR-bril weergeven
MR Bril Display
Thermografische telescoop
Op silicium gebaseerd Micro OLED-microdisplay
Digitaal infrarood nachtzicht
Nachtzicht met warmtebeeldcamera's
AR/MR-bril
Stuur onderzoek
Stel gerust uw vraag via onderstaand formulier. Wij zullen u binnen 24 uur antwoorden.
